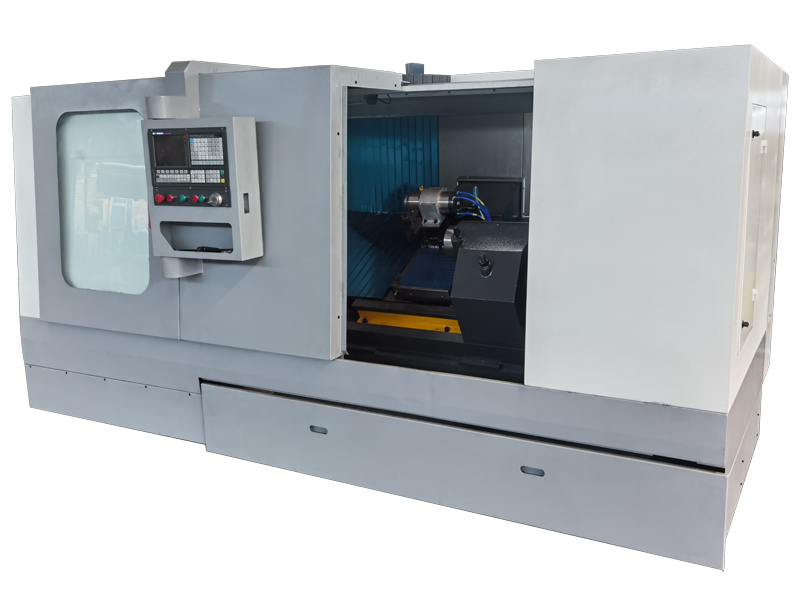

Item | Technical Parameter Requirements | Remarks |
Main Parameters | ||
Bed Inclination | 30° | |
Maximum Swing Diameter Over Bed | Φ660 mm | |
Maximum Swing Diameter Over Saddle | φ500 mm | |
Maximum Turning Diameter | φ550 mm | |
Standard Turning Diameter | φ380 mm | |
Maximum Turning Length | 1500 mm | |
Two-Axis Parameters | ||
X/Z Axis Maximum Travel | 400 / 1550 mm | |
X/Z Axis Rapid Traverse Speed | 16 / 12 m/min | |
Spindle Components | ||
Spindle Nose Configuration | A2-8 | |
Spindle Through Hole Diameter | φ112 mm | |
Maximum Diameter for Bar Material | φ100 mm | |
Spindle Speed | 50-1200 r/min | |
Spindle Motor Power | 18.5 / 22 kW | |
Tailstock Components | ||
Tailstock Sleeve Taper | Morse #5 | |
Sleeve Diameter | φ150 mm | |
Sleeve Travel | 150 mm | |
Chuck Parameters | ||
Chuck Size | φ380 mm | Manual Chuck |
Total Electrical Capacity of Machine | 50 KVA | |
Machine Dimensions | ≥ 4400 x 2200 x 2200 mm | |
Machine Weight | ≥ 5000 kg |
序號 | 項 目 | 技術參數要求 | 備 注 |
主要 參數
| 床身傾斜 | 30° | |
床身上*大回轉直徑 | Φ660 | ||
床鞍上*大回轉直徑 | φ500 | ||
*大車削直徑 | φ550 | ||
標準車削直徑 | φ380 | ||
*大車削長度 | 1500 | ||
兩軸 參數 | X/Z軸*大行程 | 400 /1550 | |
X/Z軸快移速度（m/min） | 16/ 12 | ||
主軸 部件 參數 | 主軸端部形式 | A2-8 | |
主軸通孔直徑 | φ112 | ||
主軸內過棒料*大直徑 | φ100 | ||
主軸轉速（r/min） | 50-1200 | ||
主軸電機功率（KW） | 18.5/22 | ||
尾座 部件 參數 | 尾座套筒錐孔 | 莫式5號 | |
套筒直徑 | φ150 | ||
套筒行程 | 150 | ||
卡盤參數 | 卡盤尺寸 | φ380 | 手動卡盤 |
機床電氣總?cè)萘?/span> | 50KVA | ||
機床尺寸（長×寬×高） | ≥4400x2200 x2200 | ||
機床重量（Kg） | ≥5000 |
